Bản lề âm cửa đi

Bản lề âm cửa đi là nhóm bản lề được lắp chìm vào cánh và khung cửa, giúp phần lớn hoặc toàn bộ cơ cấu bản lề được che khuất khi cửa đóng. Loại bản lề này thường được tìm kiếm với các tên như bản lề ẩn, bản lề cửa ẩn hoặc bản lề giấu khuôn, đặc biệt trong các thiết kế cửa phẳng, cửa không lộ bản lề và không gian nội thất tối giản.

Khi lựa chọn bản lề âm, không nên chỉ dựa vào hình dáng hoặc tải trọng ghi trong tên sản phẩm. Cần đối chiếu đồng thời trọng lượng và kích thước cánh, độ dày cửa, vật liệu cánh và khung, số lượng bản lề, kiểu điều chỉnh 2D/3D, góc mở, chiều sâu khoét và điều kiện lắp đặt của đúng model. Danh mục này tập trung vào bản lề âm cho cửa đi; nếu cần xem riêng các sản phẩm theo thương hiệu, có thể tham khảo danh mục bản lề âm Häfele.

Bản lề âm cửa đi là gì?

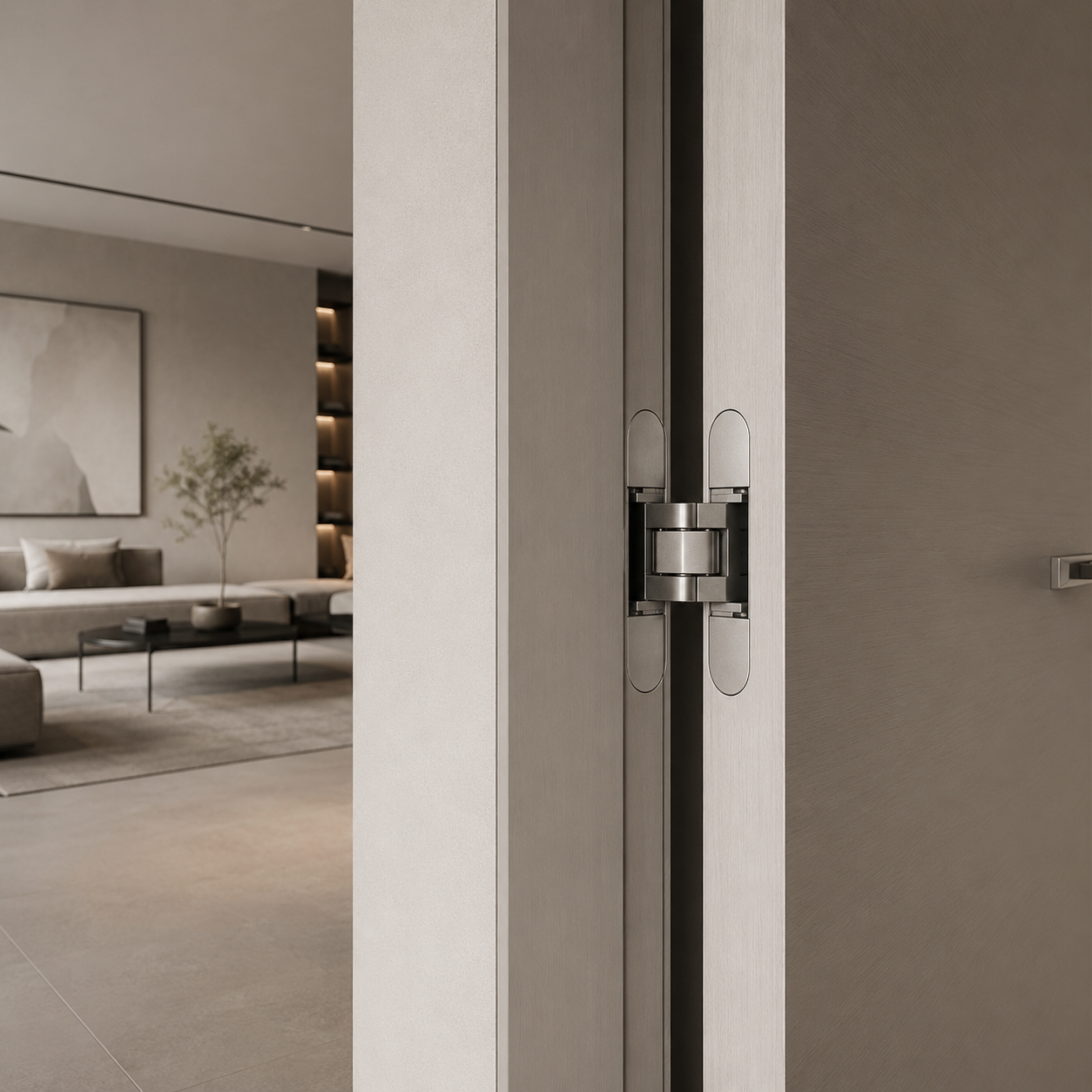

Bản lề âm cửa đi là cơ cấu liên kết cánh với khung nhưng được bố trí chìm vào phần vật liệu của cửa và khung. Khi cửa đóng, bản lề thường ít lộ hoặc không nhìn thấy từ mặt ngoài, nhờ đó bề mặt cửa có cảm giác liền mạch hơn so với các loại bản lề lắp nổi.

Tùy cấu tạo, bản lề âm có thể sử dụng nhiều khớp liên kết và cơ cấu điều chỉnh khác nhau. Một số model cho phép căn chỉnh sau khi lắp để hỗ trợ cân cánh, duy trì khe hở và đưa cánh về đúng vị trí thiết kế. Vì phải khoét âm vào cánh và khung, việc lựa chọn cần chính xác hơn về kích thước và chiều sâu lắp đặt.

Bản lề âm, bản lề ẩn và bản lề giấu khuôn có giống nhau không?

Trong thị trường phụ kiện cửa, các tên bản lề âm, bản lề ẩn, bản lề cửa ẩn và bản lề giấu khuôn thường được dùng để mô tả nhóm bản lề có cơ cấu được che khuất khi cửa đóng. Tuy nhiên, cách gọi có thể khác nhau giữa nhà sản xuất và từng hệ cửa, vì vậy không nên lựa chọn sản phẩm chỉ dựa trên tên thương mại.

Để xác định đúng model, nên kiểm tra cấu tạo bản lề, kích thước thân, chiều sâu khoét, độ dày cửa yêu cầu, tải trọng, khả năng điều chỉnh và kiểu liên kết với cánh hoặc khung. Trong tài liệu kỹ thuật, một số sản phẩm còn được mô tả là bản lề lỗ mộng âm hoặc concealed mortise hinge.

Ưu điểm của bản lề âm trong thiết kế cửa

• Thiết kế gọn: cơ cấu bản lề được giấu trong cánh và khung khi cửa đóng.
• Phù hợp cửa giấu khuôn: hỗ trợ các thiết kế yêu cầu bề mặt cửa và tường có cảm giác liền mạch.
• Khả năng căn chỉnh: nhiều model có cơ cấu điều chỉnh theo hai hoặc ba chiều để hỗ trợ cân cánh sau lắp đặt.
• Nhiều mức tải trọng: có các dòng dành cho cánh nhẹ, cánh trung bình và cửa nặng tùy từng sản phẩm.
• Đa dạng vật liệu và hoàn thiện: lựa chọn cần dựa trên model, môi trường sử dụng và yêu cầu thẩm mỹ của bộ cửa.

Bản lề âm không mặc định phù hợp với mọi bộ cửa. Không gian khoét trên cánh và khung, khả năng giữ liên kết, độ dày cửa và tải trọng thực tế phải đáp ứng yêu cầu của sản phẩm.

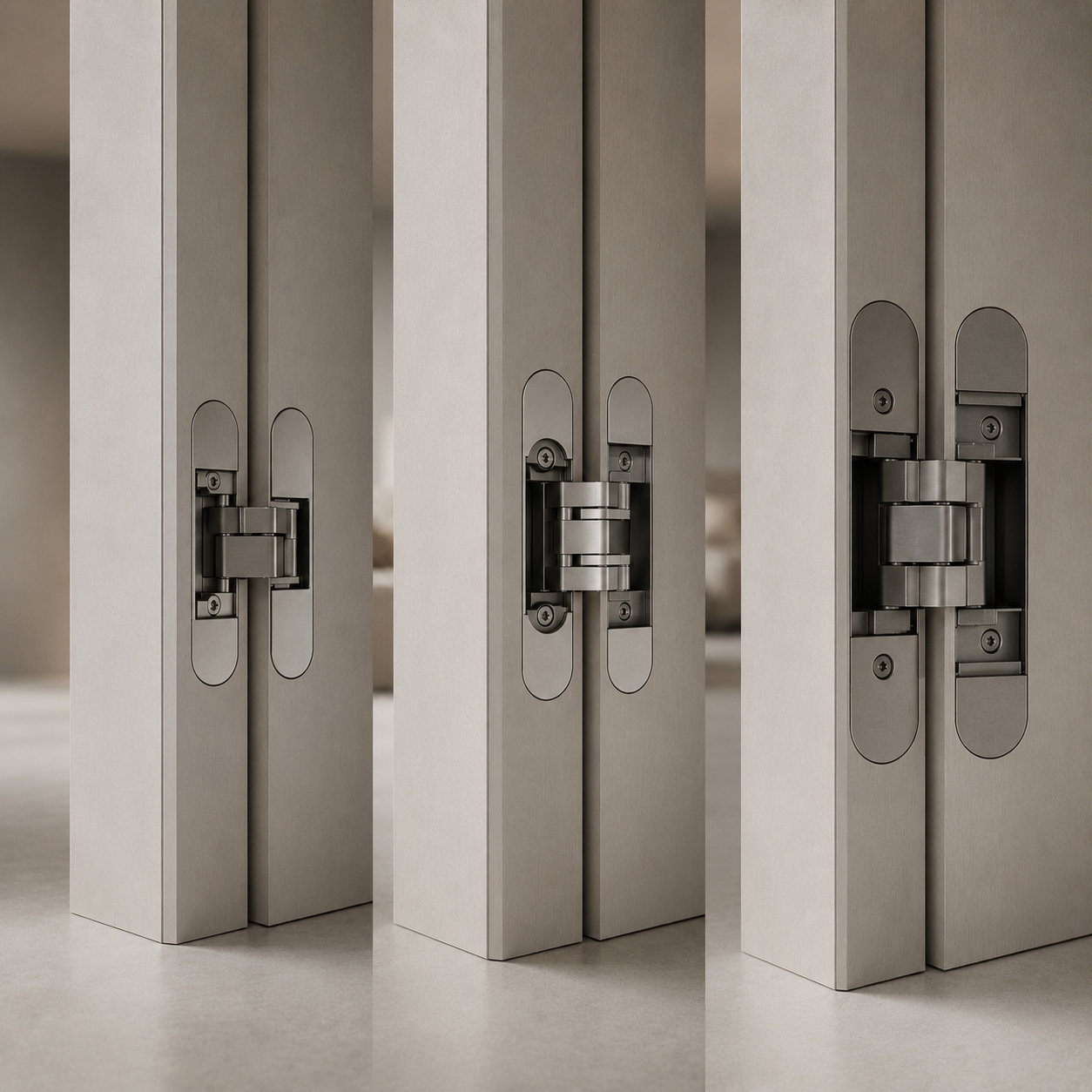

Các loại bản lề âm cửa đi phổ biến

Bản lề âm điều chỉnh 2 chiều

Bản lề âm điều chỉnh 2 chiều cho phép căn chỉnh theo hai hướng được thiết kế trên sản phẩm. Hướng và phạm vi điều chỉnh có thể khác nhau giữa các model, vì vậy cần đọc đúng bản vẽ và thông số kỹ thuật thay vì mặc định tất cả bản lề 2D có cùng cơ chế.

Bản lề âm điều chỉnh 3D hoặc 3 chiều

Bản lề âm 3D hoặc bản lề âm điều chỉnh 3 chiều được thiết kế để hỗ trợ căn chỉnh cánh theo ba phương sau khi lắp đặt. Tùy model, cơ cấu có thể hỗ trợ điều chỉnh vị trí theo phương ngang, phương đứng và chiều sâu, giúp căn khe hở và vị trí cánh chính xác hơn.

Khả năng điều chỉnh 3D không thay thế yêu cầu lựa chọn đúng tải trọng và kích thước. Một model có khả năng chỉnh 3D vẫn phải phù hợp với trọng lượng cánh, độ dày cửa, cấu tạo khung và số lượng bản lề được quy định.

Bản lề âm cho cửa nặng

Một số bản lề âm được thiết kế cho cửa có trọng lượng lớn. Khi chọn bản lề âm chịu lực, cần đọc tải trọng cùng điều kiện áp dụng như số lượng bản lề, chiều cao và chiều rộng cánh, độ dày cửa và phương án liên kết với khung.

Không nên hiểu tải trọng ghi trong tên sản phẩm là khả năng chịu tải của một chiếc bản lề nếu tài liệu kỹ thuật quy định tải trọng theo cấu hình nhiều bản lề trên một cánh.

Bản lề âm cho cửa có độ dày khác nhau

Độ dày cửa là thông số đặc biệt quan trọng vì thân bản lề phải được khoét và đặt bên trong cánh hoặc khung. Mỗi model có phạm vi độ dày cửa, chiều sâu khoét và không gian lắp đặt riêng. Khi thay thế bản lề cũ hoặc gia công cửa mới, cần đối chiếu đúng bản vẽ trước khi khoét.

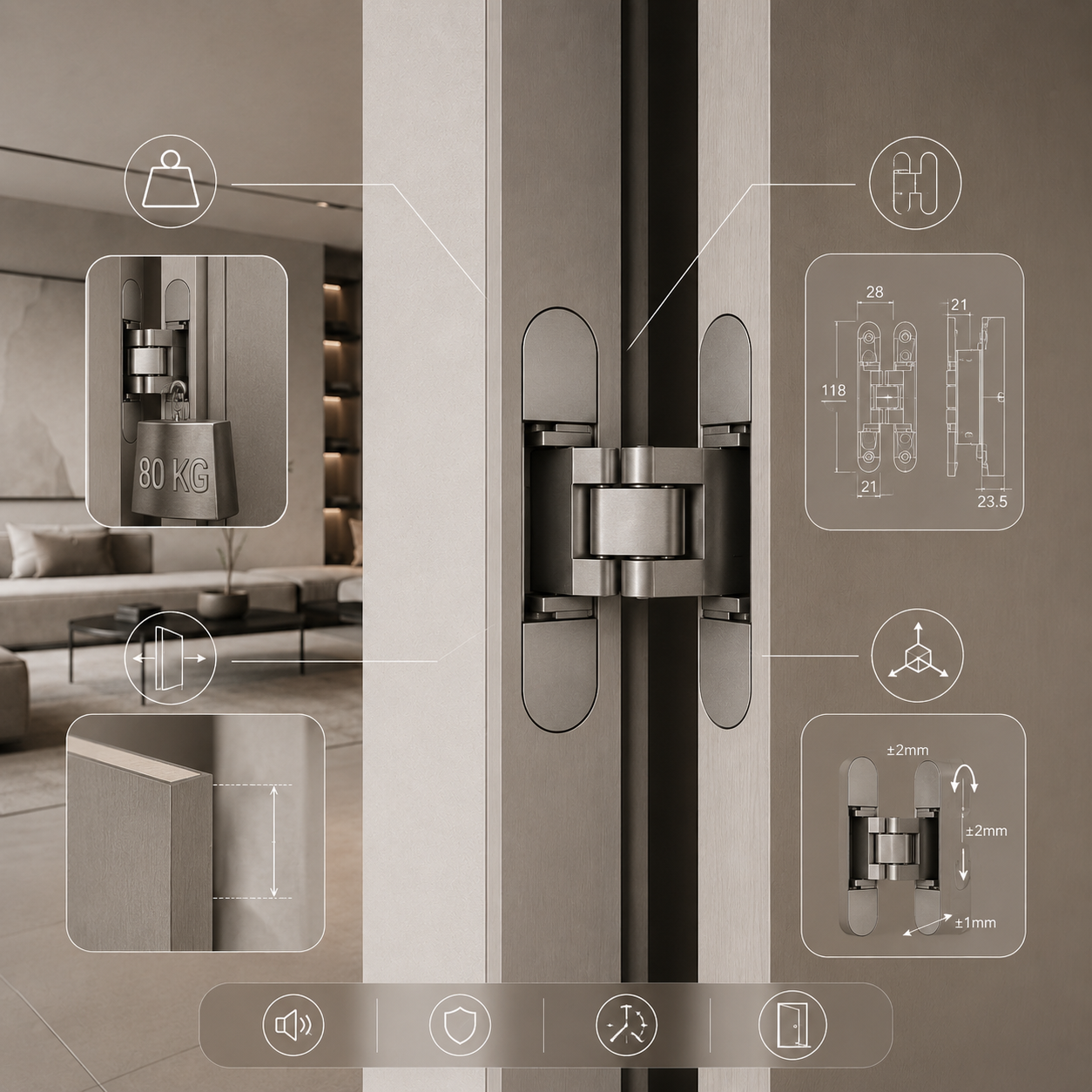

Cách chọn bản lề âm theo tải trọng và kích thước cửa

Tải trọng cánh là một trong những thông số đầu tiên cần xác định, nhưng không nên xét độc lập. Cánh cửa cùng trọng lượng nhưng có chiều rộng hoặc chiều cao khác nhau có thể tạo lực tác động khác nhau lên bản lề và vị trí liên kết.

• Trọng lượng cánh: đối chiếu với tải trọng được công bố cho đúng model và đúng số lượng bản lề.
• Chiều cao cánh: ảnh hưởng đến số lượng và khoảng cách bố trí các bản lề.
• Chiều rộng cánh: ảnh hưởng đến mô-men tác động lên cơ cấu bản lề và khung.
• Độ dày cửa: phải đủ không gian để khoét và lắp thân bản lề theo bản vẽ.
• Vật liệu cánh và khung: ảnh hưởng đến khả năng giữ vít, phương án gia cường và độ bền liên kết.
• Tần suất sử dụng: cửa đóng mở thường xuyên cần ưu tiên model phù hợp với điều kiện vận hành thực tế.

Cách chọn bản lề âm theo độ dày cửa

Không có một độ dày cửa tiêu chuẩn duy nhất cho mọi bản lề âm. Một số model yêu cầu cánh và khung có đủ chiều dày để chứa phần thân bản lề; các model khác được thiết kế cho phạm vi độ dày riêng. Vì vậy, trước khi gia công cần kiểm tra tối thiểu chiều sâu khoét, chiều rộng hốc lắp và khoảng vật liệu còn lại quanh vị trí bắt vít.

Nếu cửa quá mỏng so với yêu cầu của bản lề, việc cố lắp có thể làm giảm khả năng giữ liên kết hoặc không đủ không gian cho cơ cấu hoạt động. Khi thay bản lề hiện hữu, nên đo cả kích thước hốc khoét cũ thay vì chỉ đo phần bản lề nhìn thấy.

Bản lề âm 2D và 3D khác nhau thế nào?

Khác biệt chính nằm ở số phương có thể căn chỉnh sau khi lắp. Bản lề 2D cho phép điều chỉnh theo hai hướng được thiết kế trên model; bản lề 3D cho phép điều chỉnh theo ba hướng. Khả năng này đặc biệt hữu ích khi cần cân cánh và duy trì khe hở đều giữa cánh với khung.

Tuy nhiên, 3D không đồng nghĩa với tải trọng cao hơn 2D. Tải trọng, kích thước thân bản lề, vật liệu, số lượng bản lề và phạm vi độ dày cửa vẫn phải được đánh giá riêng theo thông số của từng sản phẩm.

Bản lề âm phù hợp với những loại cửa nào?

Cửa giấu khuôn và cửa phẳng

Bản lề âm thường được lựa chọn cho cửa giấu khuôn, cửa phẳng hoặc các thiết kế cần hạn chế phần bản lề lộ ra khi cửa đóng. Cấu tạo cánh và khung phải được chuẩn bị phù hợp với kích thước khoét và tải trọng của model.

Cửa gỗ

Bản lề âm cửa gỗ cần được chọn theo trọng lượng, kích thước, độ dày cánh và khả năng giữ liên kết của vật liệu. Với cửa gỗ công nghiệp hoặc cấu tạo cánh đặc biệt, nên kiểm tra vị trí gia cường tại khu vực bắt bản lề.

Cửa cao hoặc cửa nặng

Với cửa cao, rộng hoặc có trọng lượng lớn, cần ưu tiên model có tải trọng phù hợp và bố trí đúng số lượng bản lề. Không nên chỉ tăng số lượng bản lề để bù cho việc chọn model không đúng tải trọng hoặc không tương thích với cấu tạo cửa.

Cửa công trình và ứng dụng sử dụng thường xuyên

Đối với công trình có tần suất đóng mở cao, cần xem thêm điều kiện vận hành, vật liệu khung, phương án gia cường và yêu cầu bảo trì. Nếu hệ cửa có tiêu chuẩn hoặc yêu cầu chuyên biệt, phải đối chiếu tài liệu của toàn bộ hệ cửa chứ không chỉ riêng bản lề.

Những thông số cần kiểm tra trước khi mua bản lề âm

• Tải trọng: kiểm tra cùng số lượng bản lề và điều kiện cánh cửa.
• Kích thước thân bản lề: quyết định không gian khoét trên cánh và khung.
• Độ dày cửa: phải nằm trong phạm vi phù hợp của model.
• Khả năng điều chỉnh: 2D, 3D hoặc cơ cấu khác tùy sản phẩm.
• Phạm vi điều chỉnh: kiểm tra số mm có thể chỉnh theo từng hướng.
• Góc mở: đối chiếu với yêu cầu sử dụng và không gian thực tế.
• Chiều mở: kiểm tra model có phân biệt trái/phải hay dùng được cho cả hai hướng.
• Vật liệu và bề mặt: lựa chọn theo môi trường và yêu cầu thẩm mỹ.
• Vị trí lỗ vít và phụ kiện lắp: đặc biệt quan trọng khi thay thế bản lề cũ.

Khi thay bản lề âm cũ cần đo những gì?

Bản lề âm cần độ chính xác cao ở phần hốc khoét, vì vậy nếu không biết mã sản phẩm đang sử dụng, nên chụp hình khi cửa mở và ghi lại các thông số trước khi chọn model thay thế.

• Chiều cao, chiều rộng và chiều sâu của thân bản lề.
• Kích thước hốc khoét trên cánh và khung.
• Khoảng cách và vị trí các lỗ vít.
• Số lượng bản lề đang lắp trên một cánh.
• Chiều cao, chiều rộng, độ dày và trọng lượng cánh cửa.
• Vật liệu cánh và khung.
• Chiều mở cửa và góc mở cần thiết.
• Khả năng điều chỉnh của bản lề cũ nếu có.

Không nên thay thế chỉ vì hai model có kích thước bên ngoài gần giống nhau. Cơ cấu bên trong, tải trọng, vị trí vít và phạm vi điều chỉnh có thể khác nhau.

Lưu ý khi lắp đặt bản lề âm cửa đi

• Đọc bản vẽ khoét và hướng dẫn của đúng mã sản phẩm trước khi gia công cánh và khung.
• Đảm bảo vị trí lắp có đủ vật liệu hoặc gia cường để giữ vít và chịu tải.
• Không khoét sâu hoặc rộng hơn yêu cầu nếu chưa kiểm tra dung sai của model.
• Căn các bản lề thẳng hàng để hạn chế lực xoắn và tình trạng đóng mở nặng.
• Với bản lề 2D/3D, thực hiện điều chỉnh theo đúng thứ tự và phạm vi cho phép.
• Sau lắp đặt, kiểm tra khe hở quanh cánh, độ cân bằng, góc mở và độ chắc chắn của vít.
• Không vượt quá tải trọng hoặc điều kiện kích thước cánh được nhà sản xuất công bố.

Bản lề âm khác bản lề lá và bản lề bật 2 chiều thế nào?

Bản lề âm được khoét chìm vào cánh và khung để hạn chế phần cơ cấu lộ ra khi cửa đóng. Bản lề lá có cấu tạo hai lá liên kết quanh trục và thường để lộ ít nhất một phần trục bản lề, trong khi bản lề bật 2 chiều dành cho những ứng dụng cần cánh mở linh hoạt về hai phía theo cấu tạo sản phẩm.

Nếu cần xem toàn bộ các nhóm giải pháp cho cửa mở quay, có thể tham khảo danh mục bản lề cửa đi.

Xem bản lề âm theo thương hiệu Häfele

Trang này tập trung vào kiến thức và cách lựa chọn bản lề âm cửa đi theo cấu tạo, tải trọng, độ dày cửa và khả năng điều chỉnh. Nếu đã xác định sử dụng sản phẩm Häfele, có thể xem riêng danh mục bản lề âm Häfele để đối chiếu các model, tải trọng và thông số kỹ thuật cụ thể.

Hoàn thiện hệ phụ kiện cửa đi

Bản lề là một thành phần trong toàn bộ hệ phụ kiện cửa đi Häfele. Khi hoàn thiện bộ cửa, cần lựa chọn đồng bộ tay nắm, thân khóa, ruột khóa, chốt cửa, chặn cửa, tay đẩy hơi và các phụ kiện liên quan theo chức năng sử dụng.

Với sản phẩm mang thương hiệu Häfele, có thể tham khảo thêm giấy chứng nhận phân phối ủy quyền Häfele khi cần kiểm tra thông tin về đơn vị phân phối.

Câu hỏi thường gặp về bản lề âm cửa đi

Bản lề âm cửa đi là gì?

Bản lề âm cửa đi là loại bản lề được khoét chìm vào cánh và khung, giúp cơ cấu bản lề ít lộ hoặc được che khuất khi cửa đóng. Việc lựa chọn cần dựa trên tải trọng, kích thước, độ dày cửa và yêu cầu lắp đặt của từng model.

Bản lề âm có phải là bản lề ẩn hoặc bản lề giấu khuôn không?

Trong nhiều trường hợp, các tên bản lề âm, bản lề ẩn và bản lề giấu khuôn được dùng cho cùng nhóm giải pháp có cơ cấu bản lề được che khuất khi cửa đóng. Tuy nhiên, cách gọi không hoàn toàn thống nhất nên vẫn cần kiểm tra cấu tạo và thông số thực tế của sản phẩm.

Bản lề âm 2D và 3D khác nhau thế nào?

Bản lề 2D cho phép căn chỉnh theo hai hướng được thiết kế trên model, còn bản lề 3D cho phép căn chỉnh theo ba hướng. Số hướng điều chỉnh không quyết định trực tiếp tải trọng; cần kiểm tra riêng tải trọng và điều kiện lắp đặt.

Cửa nặng nên chọn bản lề âm như thế nào?

Cần xác định trọng lượng, chiều cao, chiều rộng và độ dày cánh, sau đó đối chiếu với tải trọng được công bố cho đúng model và đúng số lượng bản lề. Không nên lựa chọn chỉ dựa vào tên gọi “chịu lực” hoặc kích thước bên ngoài.

Một cánh cửa cần bao nhiêu bản lề âm?

Không có số lượng cố định cho mọi cửa. Số lượng bản lề phụ thuộc vào trọng lượng, kích thước, cấu tạo cánh và điều kiện tải trọng được quy định cho từng model.

Bản lề âm có lắp được cho cửa gỗ không?

Có nhiều model phù hợp với cửa gỗ, nhưng cần kiểm tra độ dày cánh, tải trọng và khả năng giữ liên kết tại vị trí khoét. Với cánh có cấu tạo rỗng hoặc vật liệu đặc biệt, có thể cần giải pháp gia cường phù hợp.

Bản lề âm có phân biệt trái và phải không?

Tùy từng model. Một số sản phẩm có thể dùng cho cả hai hướng, trong khi model khác yêu cầu xác định chiều lắp hoặc hướng mở. Cần kiểm tra tài liệu kỹ thuật trước khi gia công.

Có thể thay bản lề âm cũ bằng model khác cùng kích thước không?

Không nên mặc định có thể thay trực tiếp. Ngoài kích thước thân, cần đối chiếu hốc khoét, vị trí lỗ vít, tải trọng, cơ cấu điều chỉnh, góc mở và điều kiện độ dày cửa.

Tư vấn lựa chọn bản lề âm cửa đi

Với cửa đang sử dụng hoặc trường hợp cần thay bản lề âm cũ, nên chuẩn bị hình ảnh thực tế, kích thước hốc khoét, kích thước cánh và các thông số của bản lề hiện tại để việc đối chiếu sản phẩm chính xác hơn.
